Připojení zařízení k síti vyžaduje jedinečnou síťovou adresu IP. Dostupné jsou dva typy adres IP: IPv4 a IPv6. Tato nastavení nakonfigurujte v závislosti na síťovém prostředí. Před použitím adres IPv6 je třeba správně nakonfigurovat nastavení adresy IPv4.

Nastavení adresy IPv4

Adresu IPv4 lze buď přiřazovat automaticky pomocí protokolu dynamického adresování IP, jako například DHCP, nebo zadat ručně. Při připojování zařízení k pevné síti LAN se přesvědčte, že jsou konektory kabelu sítě LAN pevně připojeny do portů. V případě potřeby síťové připojení otestujte.

1. Stiskněte tlačítko.

2. Pomocí tlačítka nebo vyberte položku <Network Settings> (Síťová nastavení) a stiskněte tlačítko.

• Pokud se zobrazí obrazovka pro zadání kódu PIN, zadejte kód PIN pomocí číselných tlačítek a stiskněte tlačítko.

3. Vyberte položky <TCP/IP Settings> (Nastavení TCP/IP) <IPv4 Settings> (Nastavení IPv4) <IP Address Settings> (Nastavení adresy IP).

4. Nakonfigurujte nastavení adresy IP.

<Auto Acquire> (Získat automaticky)
Slouží k automatickému přiřazování adresy IP pomocí protokolu, jako například DHCP. Po zobrazení položky <Auto Acquire: On> (Získat automaticky: Zapnuto) se povolí automatické adresování.

<Manually Acquire> (Získat ručně)
Slouží ke konfiguraci nastavení adresy IP zadáním této adresy ručně. Chcete-li tuto možnost vybrat, je třeba položku <Auto Acquire> (Získat automaticky) nastavit na možnost <Off> (Vypnuto).

<Check Settings> (Kontrola nastavení)
Tuto možnost vyberte, pokud chcete zobrazit stávající nastavení adresy IP.

Automatické přiřazování adresy IP

4-A-1. Vyberte položky <Auto Acquire> (Získat automaticky) <Select Protocol> (Výběr protokolu).

4-A-2. Vyberte položku <DHCP>, <BOOTP> nebo <RARP> a stiskněte tlačítko.
Pokud protokol DHCP, BOOTP ani RARP k přiřazování adresy IP používat nechcete:

• Vyberte možnost <Off> (Vypnuto). Pokud položku <DHCP>, <BOOTP> nebo <RARP> vyberete, přestože je daná služba nedostupná, bude zařízení plýtvat časem a komunikačními zdroji při snaze službu v síti vyhledat.

4-A-3. Zkontrolujte, zda je položka <Auto IP> (Automatická adresa IP) nastavena na možnost <On> (Zapnuto).

• Je-li vybrána možnost <Off> (Vypnuto), změňte ji na <On> (Zapnuto).

4-A-4. Stiskněte tlačítko <Apply> a poté tlačítko.

Ruční zadání adresy IP

4-B-1. Zkontrolujte, zda je položka <Auto Acquire> (Získat automaticky) nastavena na možnost <Off> (Vypnuto).

• Zobrazí-li se možnost <On> (Zapnuto), vyberte položku <Auto Acquire> (Získat automaticky) a nastavte položky <Select Protocol> (Výběr protokolu) a <Auto IP> (Automatická adresa IP) na možnost <Off> (Vypnuto).

4-B-2. Vyberte položku <Manually Acquire> (Získat ručně) a stiskněte tlačítko.

4-B-3. Zadejte adresu IP, masku podsítě a adresu brány (popřípadě výchozí bránu).
- Nastavení zadávejte v následujícím pořadí: <IP Address> (Adresa IP) <Subnet Mask> (Maska podsítě) <Gateway Address> (Adresa brány).
- Nastavení zadávejte pomocí číselných tlačítek a každou obrazovku potvrďte stisknutím tlačítka.

Test síťového připojení

1. Stiskněte tlačítko.

2. Pomocí tlačítka nebo vyberte položku <Network Settings> (Síťová nastavení) a stiskněte tlačítko.

• Pokud se zobrazí obrazovka pro zadání kódu PIN, zadejte kód PIN pomocí číselných tlačítek a stiskněte tlačítko.

3. Vyberte položky <TCP/IP Settings> (Nastavení TCP/IP) <IPv4 Settings> (Nastavení IPv4) <PING Address Settings> (Nastavení adresy PING).

4. Zadejte adresu IPv4 jiného zařízení v síti a stiskněte tlačítko.

• Pokud bylo připojení navázáno správně, zobrazí se stejná obrazovka, jenž je zobrazena výše.

Nastavení adres IPv6

Adresy IPv6 zařízení lze konfigurovat pomocí vzdáleného uživatelského rozhraní. Před nastavením adres IPv6 zkontrolujte nastavení adresy IPv4. Adresy IPv6 vyžadují správné nastavení protokolu IPv4. V prostředí s protokolem IPv6 nelze použít funkci skenování, která využívá ovladač skeneru nebo nástroj MF Toolbox. Zařízení může využívat až devět z následujících adres IPv6:

Typ	Maximální dostupný počet	Popis
Adresa pro místní propojení	1	Tato adresa je platná pouze v rámci podsítě nebo propojení a nelze ji použít ke komunikaci se zařízeními za směrovačem. Adresa pro místní propojení se po povolení funkce IPv6 v zařízení nastaví automaticky.
Manuální adresa	1	Tato adresa se zadává ručně. Při použití této adresy je třeba zadat délku předpony a adresu výchozího směrovače.
Bezstavová adresa	6	Tato adresa je vytvářena automaticky pomocí adresy MAC zařízení a síťové předpony zveřejňované směrovačem. Bezstavové adresy jsou po každém restartu (nebo zapnutí) zařízení zrušeny.
Stavová adresa	1	Tato adresa je získávána ze serveru DHCP pomocí protokolu DHCPv6.

1. Spusťte vzdálené uživatelské rozhraní a přihlaste se v režimu správce systému.

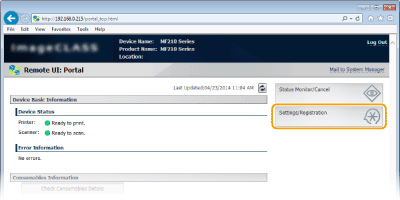

2. Klepněte na položku [Settings/Registration/Nastavení/Registrace].

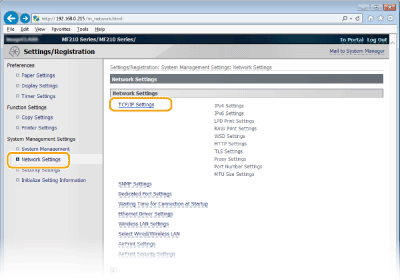

3. Klepněte na položky [Network Settings/Nastavení sítě] [TCP/IP Settings/Nastavení TCP/IP].

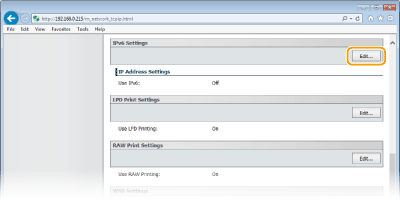

4. Klepněte na položku [Edit.../Upravit...] v nabídce [IPv6 Settings/Nastavení IPv6].

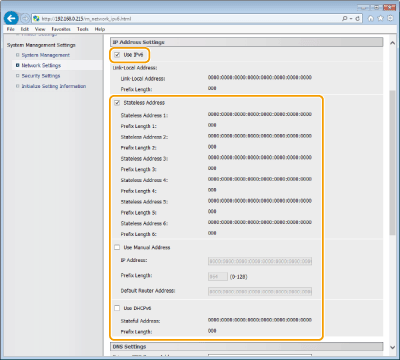

5. Zaškrtněte políčko [Use IPv6/Použít protokol IPv6] a nakonfigurujte požadovaná nastavení.
[Use IPv6/Použít protokol IPv6]

• Zaškrtnutím políčka povolte v zařízení protokol IPv6. Pokud protokol IPv6 nepoužíváte, zaškrtnutí políčka zrušte.

[Stateless Address/Bezstavová adresa]

• Políčko zaškrtněte, pokud používáte bezstavovou adresu. V opačném případě jeho zaškrtnutí zrušte.

[Use Manual Address/Používat manuální adresu]

• Chcete-li adresu IPv6 zadat ručně, zaškrtněte políčko a do příslušných textových polí zadejte adresu IP, délku předpony a adresu výchozího směrovače.

[IP Address/Adresa IP]

• Zadejte adresu IPv6. Přístup k nastavením protokolu IPv6 lze získat rovněž z obrazovky <Menu> (Nabídka).

[Prefix Length/Délka předpony]

• Zadejte číslo určující, kolik bitů bude pro síťovou adresu dostupných.

[Default Router Address/Adresa výchozího směrovače]

• Podle potřeby zadejte adresu IPv6 výchozího směrovače. Nelze zadat adresy, které začínají znaky "ff" (neboli adresy vícesměrového vysílání).

[Use DHCPv6/Použít DHCPv6]

• Políčko zaškrtněte, pokud používáte stavovou adresu. Pokud protokol DHCPv6 nepoužíváte, zaškrtnutí políčka zrušte.

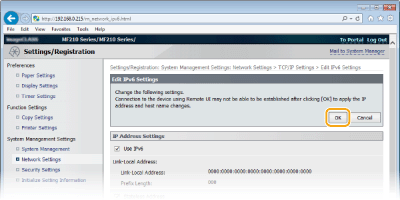

6. Klepněte na tlačítko [OK].

Zobrazení síťových nastavení

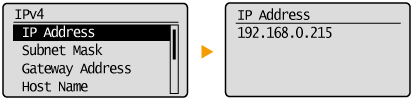

Zobrazení nastavení protokolu IPv4

<Network Information> (Informace o síti) <IPv4> Vyberte nastavení, které chcete zobrazit.

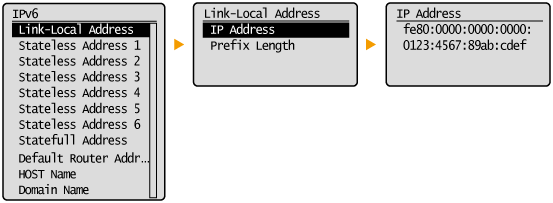

Zobrazení nastavení protokolu IPv6

<Network Information> (Informace o síti) <IPv6> Vyberte nastavení, které chcete zobrazit.
