Připojení k telefonní lince
ID dotazu: 8201357400
Datum vydání: 27 ledna 2012
Řešení:
Metoda připojení se liší v závislosti na vaší telefonní lince.
- Pokud připojíte zařízení přímo k telefonní lince ve zdi nebo pokud připojíte zařízení pomocí rozdělovače xDSL:
-> Vyhledejte si informace v části [Základní připojení] na této webové stránce.
- Pokud připojíte zařízení k jiné lince, jako např. xDSL:
-> Vyhledejte si informace v části [Připojení různých linek] na této webové stránce.
V případě nesprávného připojení nemůže zařízení odesílat ani přijímat faxy. Připojte zařízení správně.
DŮLEŽITÉ
– Nepřipojujte faxová zařízení nebo telefony paralelně (platí pouze pro USA a Kanadu).
Při paralelním připojení dvou nebo více faxových zařízení či telefonů může dojít k následujícím problémům a zařízení nemusí správně pracovat.
- Pokud zvednete sluchátko telefonu připojeného paralelně během odesílání nebo příjmu faxu, může dojít k porušení obrazu faxu nebo k chybě komunikace.
- Služby, jako jsou identifikace volajícího atd., nemusí být v telefonu řádně funkční.
Pokud se nelze vyhnout paralelnímu připojení, nastavte režim příjmu TEL priority mode (Režim Priorita telefonu) s vědomím, že může dojít k výše uvedeným potížím. Faxy budete moci přijímat pouze ručně.
Základní připojení
Dbejte na to, aby bylo zařízení vypnuté. Připojte jeden konec dodaného kabelu telefonní linky ke konektoru telefonní linky v blízkosti značky „LINE.“ na zařízení a potom připojte druhý konec ke konektoru telefonní linky na zdi nebo ke konektoru telefonní linky na rozdělovači xDSL.
Při připojování telefonu k zařízení dbejte na to, aby bylo zařízení vypnuté. Připojte jeden konec modulárního kabelu ke konektoru externího zařízení v blízkosti značky „EXT.“ na zařízení a potom připojte druhý konec ke konektoru telefonní linky na telefonu.
DŮLEŽITÉ
- Dbejte na to, abyste telefonní linku připojili ještě před zapnutím zařízení. Pokud připojíte telefonní linku při zapnutém zařízení, vypněte zařízení a odpojte zástrčku napájecího kabelu. Počkejte 1 minutu a potom připojte telefonní linku a zástrčku napájecího kabelu.
REFERENCE
- Před připojením telefonu nebo záznamníku odstraňte kryt konektoru telefonní linky.
- Informace pro uživatele ve Velké Británii:
Pokud konektor externího přístroje nelze zapojit do zdířky v zařízení, bude nutné zakoupit adaptér B.T. pro připojení následujícím způsobem:
Připojte adaptér B.T. k modulárnímu kabelu pro připojení externího zařízení, potom připojte adaptér B.T. ke konektoru externího zařízení.
Připojení různých linek
Tato část obsahuje návod k připojení různých linek.Jsou to pouze příklady a nelze zaručit, že budou vhodné pro všechny podmínky připojení. Podrobné informace získáte v návodu k použití konkrétního síťového zařízení (ovládací zařízení, jako je terminálový adaptér nebo modem xDSL (Digital Subscriber Line)), které k zařízení připojujete.
REFERENCE
xDSL je všeobecný termín pro technologii vysokorychlostní digitální komunikace pomocí telefonních linek, například ADSL/HDSL/SDSL/VDSL.
- Připojení k internetovému telefonu
A. Linka xDSL (Digital Subscriber Line)
B. Modem xDSL (rozdělovač linky nemusí být integrován v modemu)
C. Širokopásmový směrovač kompatibilní s internetovým telefonem
D. Počítač
E. Telefon nebo záznamník
F. Port rozlehlé sítě WAN (Wide Area Network)
G. Port místní sítě LAN (Local Area Network)
H. Port TEL
I. Port LINE
* Konfigurace a názvy portů se mohou lišit v závislosti na výrobku.
REFERENCE
- Při připojování k lince xDSL vyberte prostřednictvím položky Telephone line type (Typ telefonní linky) stejný typ linky, jaký si předplácíte.
-> Viz část [Nastavení typu telefonní linky] na této webové stránce.

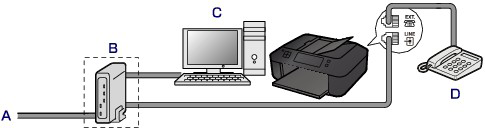

- Připojení k lince xDSL
A. Analog Subscriber Line (analogová účastnická linka)
B. Modem xDSL (rozdělovač linky nemusí být integrován v modemu)
C. Počítač
D. Telefon nebo záznamník
DŮLEŽITÉ
- Pokud není rozdělovač linky integrován v modemu, nerozvětvujte telefonní linku před rozdělovačem (strana u zdi). Zároveň nepřipojujte rozdělovače paralelně. Zařízení by nemuselo správně fungovat.
REFERENCE
- Při připojování k lince xDSL vyberte prostřednictvím položky Telephone line type (Typ telefonní linky) stejný typ linky, jaký si předplácíte.
-> Viz část [Nastavení typu telefonní linky] na této webové stránce.
- Připojení k lince ISDN
Podrobnosti o připojení a nastavení linky ISDN (Integrated Service Digital Network) získáte v návodech dodaných s terminálovým adaptérem nebo směrovačem vytáčení.
Nastavení typu telefonní linky
Před použitím zařízení se přesvědčte, zda jste nastavili správný typ telefonní linky. Pokud typ telefonní linky přesně neznáte, obraťte se na svého poskytovatele telekomunikačních služeb. V případě připojení xDSL nebo ISDN ověřte typ linky u telefonní společnosti nebo u poskytovatele služeb.REFERENCE
- Typ telefonní linky se nezobrazí v zemích nebo oblastech, kde není podporována impulzní volba.
- Aktuální nastavení můžete zkontrolovat vytištěním seznamu dat uživatele.
1. Ověřte, zda je zařízení zapnuto.
2. Stiskněte tlačítko Setup (Nastavení).
Zobrazí se obrazovka Setup menu (Nabídka Nastavení).
3. Pomocí tlačítka
vyberte možnost Fax settings (Nastavení faxu) a stiskněte tlačítko OK.
4. Pomocí tlačítka vyberte možnost FAX user settings (Uživatelská nastavení FAXU) a stiskněte tlačítko OK.
5. Pomocí tlačítka vyberte položku Telephone line type (Typ telefonní linky) a stiskněte tlačítko OK.
6. Pomocí tlačítka vyberte typ telefonní linky a stiskněte tlačítko OK.
Rotary pulse (Rotační impulzní volba)
Vhodná pro pulsní vytáčení.
Touch tone (Tónová volba)
Vhodná pro tónové vytáčení.
REFERENCE
- Symbol * (hvězdička) na displeji LCD označuje aktuální nastavení.
7. Stisknutím tlačítka FAX se vrátíte na obrazovku pohotovostního režimu faxu.
Použitelné modely
- PIXMA MX374
- PIXMA MX375
- PIXMA MX434
- PIXMA MX435
