Připojení k telefonní lince
ID dotazu: 8202500200
Datum vydání: 26 ledna 2015
Řešení:
Metoda připojení se liší v závislosti na vaší telefonní lince.
- Pokud připojíte zařízení přímo k telefonní lince ve zdi/Pokud připojíte zařízení pomocí rozdělovače xDSL:
-> Prostudujte si část [Základní připojení] na této stránce.
- Pokud připojíte zařízení k jiné lince, jako např. k xDSL:
-> Prostudujte si část [Připojení různých linek] na této stránce.
V případě nesprávného připojení nemůže zařízení odesílat ani přijímat faxy. Připojte zařízení správně.
DŮLEŽITÉ
– Nepřipojujte faxová zařízení nebo telefony paralelně (platí pouze pro USA a Kanadu).
Při paralelním připojení dvou nebo více faxových zařízení či telefonů může dojít k následujícím problémům a zařízení nemusí správně pracovat.
- Pokud zvednete sluchátko telefonu, který je připojen paralelně, během odesílání nebo příjmu faxu, může dojít k narušení obrazu faxu nebo k chybě komunikace.
- Služby, jako jsou identifikace volajícího atd., v telefonu pravděpodobně nebudou fungovat správně.
Pokud se nelze vyhnout paralelnímu připojení, nastavte režim příjmu TEL priority mode (Režim Priorita telefonu) s vědomím, že může dojít k výše uvedeným potížím. Faxy budete moci přijímat pouze ručně.
Základní připojení
Dbejte na to, aby bylo zařízení vypnuté. Připojte jeden konec dodaného kabelu telefonní linky ke konektoru telefonní linky v blízkosti značky „LINE“ na zařízení a potom připojte druhý konec ke konektoru telefonní linky na zdi nebo ke konektoru telefonní linky na rozdělovači xDSL.
Při připojování telefonu k zařízení dbejte na to, aby bylo zařízení vypnuté. Připojte jeden konec modulárního kabelu ke konektoru pro externí zařízení v blízkosti značky „EXT.“ na zařízení a poté připojte druhý konec ke konektoru telefonní linky na telefonu.
DŮLEŽITÉ
- Dbejte na to, abyste telefonní linku připojili ještě před zapnutím zařízení. Pokud připojíte telefonní linku při zapnutém zařízení, vypněte zařízení a odpojte napájecí kabel od elektrické sítě. Počkejte 1 minutu a potom připojte telefonní linku a zástrčku napájecího kabelu.
REFERENCE
- Před připojením telefonu nebo záznamníku odstraňte kryt konektoru telefonní linky.
- Informace pro uživatele ve Velké Británii:
Pokud konektor externího zařízení nelze připojit do zdířky v zařízení, bude potřebné zakoupit adaptér B.T. a použít jej k připojení následujícím způsobem:
Připojte adaptér B.T. k modulárnímu kabelu pro připojení externího zařízení, potom připojte adaptér B.T. ke konektoru externího zařízení.
Připojení různých linek
Tato část obsahuje návod k připojení různých linek.Jedná se pouze o příklady a nelze zaručit, že budou vhodné pro všechny podmínky připojení. Podrobné informace získáte v návodu k použití konkrétního síťového zařízení (ovládací zařízení, jako je terminálový adaptér nebo modem xDSL (Digital Subscriber Line)), které k zařízení připojujete.
REFERENCE
xDSL je všeobecný termín pro technologii vysokorychlostní digitální komunikace pomocí telefonních linek, například ADSL/HDSL/SDSL/VDSL.

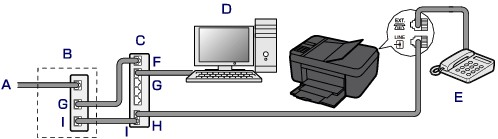

- Připojení k telefonu přes Internet
A. Linka xDSL (Digital Subscriber Line)
B. Modem xDSL (rozdělovač linky nemusí být integrován v modemu)
C. Širokopásmový směrovač kompatibilní s internetovým telefonem
D. Počítač
E. Telefon nebo záznamník
F. Port sítě WAN (Wide Area Network)
G. Port sítě LAN (Local Area Network)
H. Port TEL
I. Port LINE
* Konfigurace a názvy portů se mohou lišit v závislosti na výrobku.
REFERENCE
- Při připojování k lince xDSL vyberte prostřednictvím položky Telephone line type (Typ telefonní linky) stejný typ linky, jaký si předplácíte.
-> Prostudujte si část [Nastavení typu telefonní linky] na této stránce.

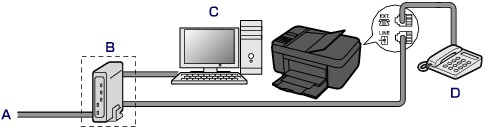

- Připojení k lince xDSL
A. Analog Subscriber Line (analogová účastnická linka)
B. Modem xDSL (rozdělovač linky nemusí být integrován v modemu)
C. Počítač
D. Telefon nebo záznamník
DŮLEŽITÉ
- Pokud není rozdělovač linky integrován v modemu, nerozvětvujte telefonní linku před rozdělovačem (strana u zdi). Zároveň nepřipojujte rozdělovače paralelně. Zařízení by nemuselo správně fungovat.
REFERENCE
- Při připojování k lince xDSL vyberte prostřednictvím položky Telephone line type (Typ telefonní linky) stejný typ linky, jaký si předplácíte.
-> Prostudujte si část [Nastavení typu telefonní linky] na této stránce.
- Připojení k lince ISDN
Podrobnosti o připojení a nastaveních linky ISDN (Integrated Service Digital Network) naleznete v návodech dodaných s terminálovým adaptérem nebo směrovačem vytáčení.
Nastavení typu telefonní linky
Před použitím zařízení se přesvědčte, zda jste nastavili správný typ telefonní linky. Pokud typ telefonní linky přesně neznáte, obraťte se na svého poskytovatele telekomunikačních služeb. V případě připojení xDSL nebo ISDN ověřte typ linky u telefonní společnosti nebo u poskytovatele služeb.REFERENCE
- Typ telefonní linky se nezobrazí v zemích nebo oblastech, kde není podporována impulzní volba.
- Aktuální nastavení můžete zkontrolovat vytištěním SEZNAMU DAT UŽIVATELE.
1. Ověřte, zda je zařízení zapnuto.
2. Stiskněte tlačítko Setup (Nastavení).
Zobrazí se obrazovka Setup menu (Nabídka Nastavení).
3. Pomocí tlačítek
vyberte položku Fax settings (Nastavení faxu) a poté stiskněte tlačítko OK.
4. Pomocí tlačítek vyberte položku FAX user settings (Uživatelská nastavení FAXU) a poté stiskněte tlačítko OK.
5. Pomocí tlačítek vyberte možnost Telephone line type (Typ telefonní linky) a poté stiskněte tlačítko OK.
6. Pomocí tlačítek vyberte typ telefonní linky a poté stiskněte tlačítko OK.
Rotary pulse (Rotační impulsní volba)
Tuto možnost vyberte, pokud typ vaší telefonní linky je impulzní volba.
Touch tone (Tónová volba)
Tuto možnost vyberte, pokud typ vaší telefonní linky je tónová volba.
REFERENCE
- Symbol * (hvězdička) na displeji LCD označuje aktuální nastavení.
7. Stisknutím tlačítka FAX se vrátíte na obrazovku pohotovostního režimu faxu.
Použitelné modely
- PIXMA E484
- PIXMA MX494
- PIXMA MX495
